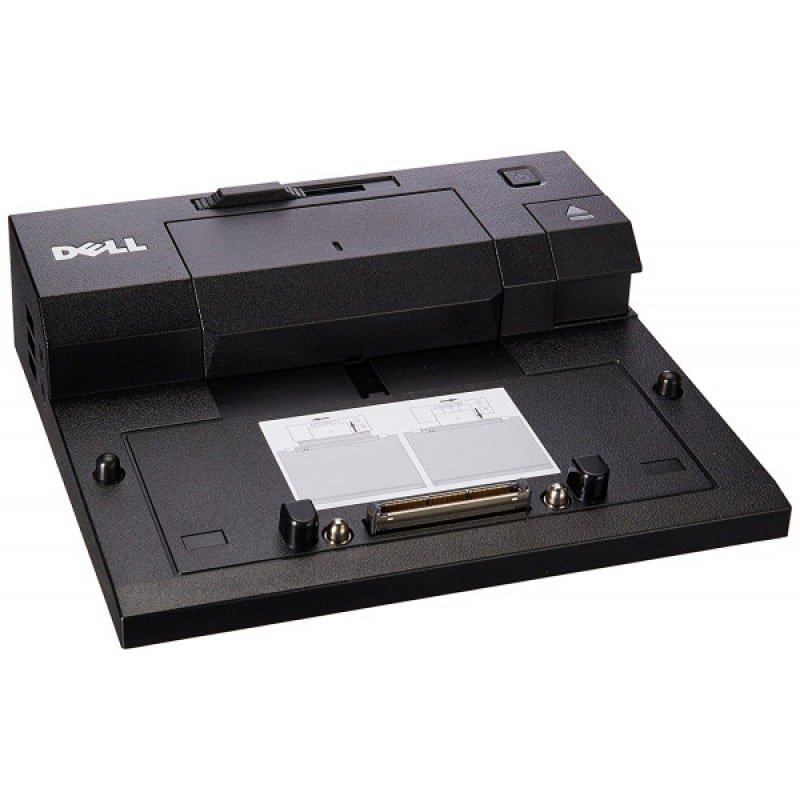

DOCKING STATION DELL 2X USB 3.0 ESATA LAN VGA DVI DISPLAY PORT WV7MW A02
TRANSFORMADOR NÃO INCLUÍDO (130W)
MODELOS COMPATÍVEIS:
Latitude E4200, Latitude E4300, Latitude E4310, Latitude E5400, Latitude E5410, Latitude E5420, Latitude E5430, Latitude E5500, Latitude E5510, Latitude E5520, Latitude E5530, Latitude E6220, Latitude E6230, Latitude E6320, Latitude E6330, Latitude E6400, Latitude E6400 ATG, Latitude E6400 XFR, Latitude E6410, Latitude E6410 ATG, Latitude E6420, Latitude E6420 ATG, Latitude E6430, Latitude E6430 ATG, Latitude E6430s, Latitude E6500, Latitude E6510, Latitude E6520, Latitude E6530, Latitude XT3, Precision M2400, Precision M4400, Precision M4500, Precision M6600
1. Vista frontal
(Fig. 1 Vista frontal da docking station.)
| 1 | Barra de bateria Regulador | 2 | Alinhamento Marca |
| 3 | Botão liga/desliga | 4 | Acoplamento LED |
| 5 | Botão de ejeção | 6 | Conector de acoplamento |
2. Vista traseira
(Fig. 2 Vista traseira da docking station.)
| 1 | Conector de rede | 2 | Barra de bateria Regulador |
| 3 | Conector do suporte do E-Monitor | 4 | USB 2.0 ou conector eSATA |
| 5 | Conector USB 3.0 x2 | 6 | Conector VGA |
| 7 | Conector DVI | 8 | Conector DisplayPort |
| 9 | Adaptador de CA |
3. Vista lateral esquerda
Vista lateral esquerda (Fig. 3 da docking station.)
| 1 | Conector USB 2.0 x3 | 2 | Conector de auscultadores |
| 3 | Conector do microfone |
4. Vista direita
Vista lateral direita (Fig.4 da docking station.)
| 1 | Botão de ejeção | 2 | Slot do cabo de segurança |
| 3 | Bloquear/Desbloquear Switch |
5. Adaptador de CA Ver
(Fig. 5 130W adaptador CA.)
| Tipo 130W série | Descrição |
| Tensão de entrada | 100 VCA a 240 VCA |
| Potência de saída | 130 W |
| Tensão de saída | 19,5 VCC |
(Fig.6 240W Adaptador CA.)
| Tipo 240W série (visto como 210W na estação de ancoragem) | Descrição |
| Tensão de entrada | 100 VCA a 240 VCA |
| Potência de saída | 240 W |
| Tensão de saída | 19,5 VCC |
6. Como conectar um sistema para esta base
Acoplamento (Fig. 7 Passo 1.)
- Esta base pode trabalhar fora do Notebooks bateria ou você pode conectar um adaptador de CA.
- A docking station em um local com espaço suficiente para apoiar o sistema quando ele estiver encaixado.
- Se o sistema tiver uma bateria que se estende por trás da máquina e, em seguida, use o controle deslizante na parte traseira da base para ajustar o bloco deslizante alinhada com a bateria.
Acoplamento (Fig. 8 Etapa 2.)
- Empurre o interruptor de bloqueio no lado direito da base em direção à parte traseira da base para desbloqueá-lo. NÃO tente e a base um sistema com essa chave bloqueada.
Etapa9 station (Fig. 3.)
- A linha do marcas de alinhamento no dock e o sistema e empurre firmemente para baixo para encaixar o sistema no conector de ancoragem. (Você ouvirá um clique quando ele esteja encaixado no lugar.)
Acoplamento (Fig. 10 etapa 4.)
- Você pode encaixar o sistema enquanto ele estiver ativada, no entanto, se você estiver encaixado-lo enquanto ele estava desligado – você pode ligar o sistema pressionando o botão liga/desliga o sistema ou a base.
- Se não inicializar corretamente, desencaixe o sistema e recoloque-o.
7. Desligar um sistema de esta base
- Empurre o interruptor de bloqueio para a parte de trás da docking station para destravá-la.
- Pressione o botão Eject (Ejetar) na dock e desencaixe-o. Levante e retire o sistema para cima e para longe da estação.
(Fig.11 Un-Docking .)
